CÓMO CRIMPAR un cable RJ45 con el orden de colores correctos con Crimpadora RJ45

Aquí vas aprender a utilizar una crimpadora RJ45 de forma fácil y eficaz. Usar unos ponchadora Rj45 no es solo pelar, ordenar los cables y presionar el conector RJ45, debes conocer el correcto funcionamiento para conseguir un resultado profesional.

Aquí conseguiras un cable de red perfectamente unido al conector RJ45 (Amazon) de internet y evitarás fallos futuros gracias a este Tutorial Rj45.

Cómo Crimpar RJ45 fácil, video tutorial.

Paso 1: Suscríbete a este canal para recibir los mejores consejos:

Paso 2: Mira este video dónde explico paso a paso como hacerlo, además, abajo encontrarás el tutorial escrito con todo detalle para que puedas seguirlo fácilmente.

Crear una Conexión Rj45 o RJ11 de teléfono

Antes de comenzar queremos dejar claro que herramientas y demás cosas vas a necesitar para seguir nuestro tutorial

Veremos paso a paso y de forma sencilla a como usar una crimpadora y crear una conexion RJ 45 y por ende aprenderás a crimpar un RJ45 de la forma más fácil posible con un resultado profesional. Además encontrarás un vídeo tutorial Rj45 realizado por nosotros ya que tenemos más de 20 años de experiencia en el sector y sabemos de que hablamos y cuales son los mejores consejos.

¿POR QUÉ CRIMPAR RJ45 con una crimpadora o insertadora RJ45?

Si quieres conseguir un crimpado profesional, sin duda vas a necesitar estar herramienta para crimpar conectores Rj45, RJ11 y RJ12, de lo contrario el crimpado es muy complicado. Si no dispones de esta herramientas puede seguir el tutorial de como crimpar un conector Rj45 sin crimpadora.

Para evitar problemas, lo mejor es que utilices la herramienta ponchadora, que te ayudará a ensamblar prefectamente tu cable ethernet y así aprenderás y consguirar a como usar una crimpadora.

Gracias al diseño de una crimpadora RJ45, podrás crimpar perfectamente el conector y sus filamentos de cables. De esta forma disfrutaras de un crimpado profesional.

¿CÓMO CRIMPAR cable de red o de teléfono?

Muchas veces nos preguntamos ¿Cómo hacer un cable Ethernet? Pues en este sencillo tutorial de como usar una crimpadora, verás que el funcionamiento de esta herramienta es muy sencillo. Una crimpadora o ponchadora, es muy similiar a unos alicates de corte o tenaza. Este tipo de herramienta te permite ponchar un conector de ethernet RJ45 o conectores de telefono RJ11 o RJ12 a su cable correspondiente.

CONSEJOS PREVIOS antes de crimpar un cable RJ45 de Red

Para saber como usar una crimpadora para crimpar un cable UTP o de red a un conector RJ45 macho es muy sencillo, solamente vas a necesitar lo siguiente:

Cómo se usa una crimpadora?

  • Respetar el orden de los hilos de colores del cable Ethernet, ya sea la normativa T-568B o T-568A
  • Pela correctamente el cable, a le medida justa sin dejar demasiada holgura en lo hilos de colores
  • Una crimpadora Rj45
  • Uno o varios conectores RJ45 macho

¿Qué NORMA debo seguir para colocar y crimpar cables RJ45 con o sin crimpadora? El código de colores Rj45 correcto.

Si te preguntas ¿Cómo Crimpear un cable de red? y ¿Qué código de colores cable de red debo utilizar? Deberás seguir este manual para aprender a como usar una crimpadora, pero debes saber que, ya sea con crimpadora o sin crimpadora, hay que respetar un orden de colores para conseguir un crimpado perfecto. Para ellos debes tener en cuenta varios factores:

Código de colores rj45

Si necesitas un cable cruzado RJ45

Este tipo de cable cruzado se utiliza para conectar dos ordenadores entre si o dos maquinas sin necesidad de ningún otro aparato entre ambas conexiones. Para ello necesitarás utilizar la normativa 568A:

Esta sería la normativa que necesitas para crear un cable de red cruzado. Esta es la normativa más utilizada para conectar ordenadores a un switch, Hub i router, incluso telefonos IP.

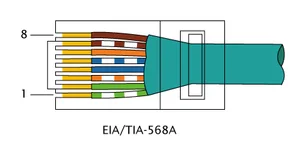

Norma T568A

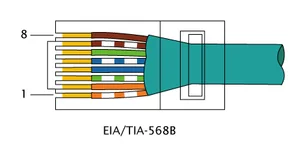

Normativa T568B

¿Cuáles son los conectores del cable par trenzado?

Existen diferentes tipos de conectores para el cable par trenzado. El Rj45, que es nuestro caso, utiliza un orden especifico y utilizado comúnmente para conectar redes de computadoras con un cableado perfectamente estructurado (Categorías 4, 5, 5e, 6 y 6a). Todas poseen ocho pines con ocho cables trenzados (UTP), los cuales debemos tener muy en cuenta.

Código de Colores Rj45 “568-B” (Cable normal o paralelo)

Ahora que ya has visto la forma de conectar directamente diferentes equipos con un cable cruzado, ahora veremos lo más utilizado para crear una red Ethernet entre equipos y switches o servidores.

Para ellos necesitaremos crimpar los conectores con la misma normativa en ambos lados del cable y para ello podemos utilizar dos normativas diferentes. Vamos a ver más detalladamente de que se trata!

Norma de Cableado “568-B” (Cable normal o paralelo)

Conector 1 Nº Pin <->Nº PinConector 2
Blanco/NaranjaPin 1 a Pin 1Blanco/Naranja
NaranjaPin 2 a Pin 2Naranja
Blanco/VerdePin 3 a Pin 3Blanco/Verde
AzulPin 4 a Pin 4Azul
Blanco/AzulPin 5 a Pin 5Blanco/Azul
VerdePin 6 a Pin 6Verde
Blanco/MarrónPin 7 a Pin 7Blanco/Marrón
MarrónPin 8 a Pin 8Marrón

Norma de cableado “568-A” (Cable “Cruzado”)

Que el nombre “Cruzado” no te cree confusión, el hecho de llamarlo cruzado es porque en diferencia con la Normativa 568-B cruzamos algunos pines de colores, por ello para crear una cable trenzado o cruzado aplicaremos el código de colores utp 568-A.

Hay algo que debes tener muy claro y es que si utilizas la misma normativa u orden de pines en ambos lados del cable (en los conectores), la función es la misma, es decir, interconectar equipos mediante un router, switch o Hub mientras que si utilizamos una normativa en un conector (por ejemplo la B) y en el otro extremo utilizamos otra normativa (Normativa A) estaremos creando un cable de red cruzado para conectar equipos directamente entre si sin necesidad de Hub o Switch.

La nomra de código de colores para Rj45 568 A, dice que debemos seguir el siguient orden en los extremos del cable:

Conector 1 (568-B)Nº PIN Nº PinConector 2 (568-A)
Blanco/NaranjaPin 1Pin 1Blanco/Verde
NaranjaPin 2Pin 2Verde
Blanco/VerdePin 3Pin 3Blanco/Naranja
AzulPin 4Pin 4Azul
Blanco/AzulPin 5Pin 5Blanco/Azul
VerdePin 6Pin 6Naranja
Blanco/MarrónPin 7Pin 7Blanco/Marrón
MarrónPin 8Pin 8Marrón

Resumiendo un poco lo que has leido, para saber cual es el código de colores para cables de red que necesitas debes tener en cuenta que tipo de conexión vas a realizar:

  • Para conectar equipos entre si directamente:

Para ello necesitaras crear un cable de red cruzado, en un extremo deberás utilizar la normativa 568-B y en el otro extremo la normativa 568-A

  • Para crear una red de equipos

Para ello necesitaras utilizar siempre la misma normativa, es decir, crimpar todos los extremos con la normativa que hayas elegido ya sea la 568B o la 568A, Siempre la misma independientemente del tipo de conector Rj45 o rosetas rj45.

Con todo eso ya debes tener claro como crear una conexión Rj45 correctmante, ahora te falta ponerlo en practica. Para ello sigue leyendo que vamos ayudarte!

Qué se necesita para crimpar un conector macho RJ45 correctamente

Es muy sencillo, tan solo vas a necesitar lo siguiente:

  • Una Crimpadora RJ45
  • Uno o varios conectores RJ45
  • Un cable Ethernet UTP de la categoria 5 o 6
  • Conectores Rj45 Macho en caso de cable Ethernet
  • Conectores Rj45 Hembra (Si quieres colocar un cajetin en la pared o un patch panel en un armario)

¿Cómo funciona el cable RJ45?

Los Conectores, rosetas o calvijas RJ45 permite conectar mediante un cable, varios ordenadores entre sí, transfiriendo todo el trafico y la información por el cable estructurado.

Independientemente del tipo de clavija Rj45 que vayas a utilizar para crear una conexión rj45 hembra o Macho, recuerda que el orden en los cables de red los colores no cambia.

Diferencias entre un cable directo y uno cruzado

Antes de comenzar a crimpar un cable de red, debes conocer las diferencias entre un cable directo y un cable de red cruzado, igualmente iremos recalcando durante el proceso de crimpado para que sirve cada uno de ellos, pero antes de comenzar, queremos profundizar más en este asunto.

Puede que quieras ir directamente al tutorial, pero te aconsejo como profesional que dediques un minutos a este párrafo el cuál te ayudará a entender mejor el proceso de crimpar un cable de red.

  • Cable de red Directo:

Lo más habitual es que hayas oído hablar del cable de red directo, es aquél que tiene el mismo orden de colores en ambos lados o en ambos conectores. Este tipo de cable se utilizar para conectar ordenadores, tarjetas de red de equipos, videoconsolas y demás al router o switch. De esta manera tendremos conectividad.

  • Cable de red Cruzado:

Sin embargo podemos encontrar el cable de red cruzado, el cual habrás podido observar más arriba que el orden de colores e diferente. Este tipo de conexión se utiliza para conectar equipo iguales, de PC a PC, de Videoconsola a Videoconsola, etc.

Nota aclarativa: Debes tener en cuenta que para crear un cable cruzado, debemos utilizar la normativa A en un extremo y la normativa B en el otro. Si utilizas la misma normativa en los dos extremos, A o B, estarás creando una conexión directa. Esto lo quiero aclarar porque muchas personas piensan que por utilizar la normativa A en ambos extremos se piensa que esta creando una cable de red cruzado y no es así.

¿CÓMO HACER un cable RJ45 con una crimpadora?

  1. Primero de todo debemos pelar el cable de red, no importa la longitud, incluso ahora es preferible que sea en una medida larga para poder manejar bien los hilos de colores, como crimpar rj45 es muy sencillo, vamos paso a paso.

2. Ordenamos los cables con la normativa que necesitamos, en nuestro caso, se utiliza la normativa B.
1. Blanco Naranja
2. Naranja
3. Blanco Verde
4. Azul
5. Blanco Azul
6. Verde
7. Blanco Marrón
8. Marrón

3. A continuación, cortamos el cable que nos sobra, dejando una longitud de medio pulgar mas o menos para que los cables entren perfectos y no sobresalgan del conector

4. Introducimos el cable UTP en el conector, con cuidado y controlando que cada hilo entre por su canal correspondiente. Debes tener en cuenta que la pestaña del conector debe estar mirando hacía abajo.

5. Comprobamos que los hilos están dentro de cada canal y que además llegan hasta el final del conector, con la finalidad de sean pinzados. Este punto es uno de los más importantes para conseguir un correcto crimpado.

6. Crimpamos el conector, tan solo debemos coger la crimpadora RJ45, insertar el conector macho y apretar con firmeza, así es conseguimos como crimpar rj45 fácilmente.

7. Repetir el proceso en caso de necesitar otro conector, ya sea cruzado o simple. Si lo que necesitamos es conectar nuestro equipo a un router o switch deberemos mantener el mismo orden de colores. En caso de que neceistemos conectar dos equipo directamente entre sí, utilizarmemos la normativa A en un extremo y la normativa B en el otro, creando un cable de red cruzado con el siguiente orden:

  1. Blanco y naranja.
  2. Naranja.
  3. Blanco y verde.
  4. Azul.
  5. Blanco y azul.
  6. Verde.
  7. Blanco y marrón.
  8. Marrón.

Y ya hemos terminado, como has visto es muy sencillo crimpar cable rj45.

A continuación podrás ver un video tutorial, explicando paso a paso y de forma sencilla, como crimpar un cable ethernet con una crimpadora RJ45. no te preocupes por el vocabulario o el argot, porque está explicado para que lo pueda entender cualquier persona.

¿Cómo crimpar RJ45 a un conector hembra, roseta RJ45 o patch panel RJ45?

El proceso para crimpar un cable de red Rj45 a un conector Hembra, a un patch panel o una roseta es muy sencillo y te lo vamos a explicar de forma sencilla y paso a paso para que puedas crimparlo tu mismo.

¿Qué herramientas se necesitan?

  • Conectores Rj45 Hembra, rosetas o patch panel
  • Crimpador de impacto o insertadora
  • Cable de red UTP, categoría 5, 5A, 6, 7 o categoría 8
  • Pelacables, cuter o tijeras

En este video tutorial podrás ver la forma de crimpar un conector RJ45 Hembra correctamente:

Instrucciones paso a paso:

Vamos a explicar paso a paso a crimpar un conector hembra RJ45. Podrás comprobar que el procesos es prácticamente el mismo excepto en los pasos finales donde el tipo de crimpado es diferente, ya que también utilizaremos una crimpadora de impacto o como puedes observar en el video anterior, podemos usar un destornillador plano. ¡Comenzamos!

  1. Primero de todo, cortamos o pelamos la funda de cable RJ45 dejando más o menos unos dos centímetros para poder trabajar correctamente, ya que si los dejamos muy cortos tendremos problemas de manejo.

2. Ahora debemos separar los hilos de colores, desparejándolos para después insertarlos de unos en uno en la posición que nos indique el conector hembra RJ45 o roseta.

3. Con diferencia del anterior, no será necesario que igualemos las puntas, más adelante verás el porqué.

4. Ahora cogemos el conectar hembra y vamos colocando los hilos de colore de uno en uno, los hilos en su posición, debes fijarte en el color de cada posición dependiendo de la normativa que vayamos a utilizar.

5. Una vez colocados, verificamos que cada hilo de color, corresponde con el orden establecido por el conector hembra.

6. Ahora con la Crimpadora de impacto, insertadora o un destornillador plano, vamos insertando cada hilo en su posición, debemos fijarnos que el hilo se inserta hasta el fondo.

7. En caso de que sea necesario, crimpamos de la misma manera el otro extremo. De lo contrario puedes pasar el siguiente paso

8. Ahora, verás que sobra mucho hilo, con unas tijeras podemos cortar el hilo sobrante, en caso de utilizar una crimpador de impacto, ya incorpora una cuchilla, elimina el sobrante y habremos acabado.

Para realizar un crimpado de un conector RJ45 hembra, es fundamental el uso de la herramienta correcta, como es la crimpador de impacto.

¿Necesitas una crimpadora para crimpar un conector RJ-45 hembra o macho?

Si necesitas realizar un crimpado perfecto, vas a necesitar una crimpadora de cable RJ-45 y nosotros queremos ayudarte no solo a crimpar un cable, también queremos ayudarte a encontrar el mejor precio mostrándote las mejores ofertas en crimpadoras de impacto o insertadoras con la mejor relación calidad precio:

  • Crimpadoras RJ45
